Visión general de los equipos para grandes fábricas de cerveza
La creación de una fábrica de cerveza a gran escala requiere una cuidadosa selección del equipo de elaboración para producir grandes volúmenes de forma eficiente. Esta guía ofrece una visión detallada del equipamiento esencial para una gran fábrica de cerveza.
Exploraremos los principales tipos de equipos, funciones principales, opciones de diseño, especificaciones, necesidades de instalación, proveedores, precios y mucho más. Se ofrecen comparaciones del rendimiento de los equipos, pros y contras, y recomendaciones para ayudar a seleccionar la configuración óptima del sistema de una gran fábrica de cerveza.
Los principales equipos de elaboración de cerveza cubiertos incluyen:
- Hervidores de cerveza
- Tinas de maceración
- Tinas filtro
- Tanques de cerveza
- Tanques de fermentación
- Depósitos de cerveza brillantes
- Sistemas de filtración
- Líneas de conservas
- Líneas de barriles
- Tuberías, bombas y válvulas
- Control y automatización de procesos
- Sistemas de manipulación de cereales
- Diseño de la sala de cocción
También se tratarán otros equipos, como sistemas de limpieza y seguridad, envasado, manipulación de residuos, laboratorio, servicios públicos, etc.
Funciones esenciales del equipo de una gran fábrica de cerveza
Entre las principales funciones que desempeña el equipo de cervecería se incluyen:
- Molienda – Trituración de granos de malta
- Maceración – Mezclar granos triturados con agua caliente para extraer azúcares y convertir almidones.
- Lautering – Separación del mosto dulce de los granos usados
- Hervir – Añadir lúpulo al mosto, esterilizar, extraer sabores
- Whirlpooling – Sedimentación de turbios y partículas de lúpulo
- Enfriamiento – Reducción rápida de la temperatura del mosto hervido
- Fermentación – Conversión de azúcares en alcohol y CO2
- Maduración – Clarificación, acondicionamiento, carbonatación
- Filtrado – Eliminación de partículas y bruma
- Envasado – Kegging, enlatado, embotellado
El equipo de la sala de cocción se encarga desde la molienda hasta la ebullición. Los depósitos de fermentación llevan a cabo la fermentación y la maduración. La filtración y el envasado completan la transformación. Los equipos auxiliares apoyan todas las funciones principales.
Tipos de equipos para grandes fábricas de cerveza
La siguiente tabla muestra los principales tipos de equipos necesarios en una gran fábrica de cerveza y su finalidad:
| Tipo de equipo | Función |
|---|---|
| Molino de malta | Trituración de granos de malta |
| Tina de maceración | Mezcla de malta triturada con agua caliente para el proceso de maceración |
| Tina filtro | Separación del mosto dulce de los granos usados |
| Hervidor de cerveza | Hervir el mosto, añadir el lúpulo |
| Remolino | Sedimentación de turbios y partículas de lúpulo |
| Enfriador de mosto | Enfriamiento rápido del mosto hervido |
| Depósitos de fermentación | Fermentación alcohólica del mosto |
| Tanques de maduración | Acondicionamiento y carbonatación de la cerveza |
| Tanques de cerveza brillante | Clarificación y almacenamiento de la cerveza |
| Sistema de filtración | Elimina las partículas para obtener una cerveza clara |
| Línea de enlatado | Llenado de latas de cerveza |
| Línea de barriles | Llenado de cerveza en barriles |
| Tuberías, bombas, válvulas | Trasvase de líquidos, regulación de caudales |
| Manipulación del grano | Traslado y almacenamiento de los granos de malta |
| Control de procesos | Supervisión y control automatizados |
| Limpieza in situ | Limpieza automatizada de equipos |
| Laboratorio | Pruebas y análisis de calidad |
Abarca los equipos primarios de elaboración de cerveza, fermentación, acabado y envasado, junto con los sistemas de apoyo.
Especificaciones de los equipos para grandes fábricas de cerveza
El tamaño y las especificaciones del equipo dependen de la capacidad de la sala de cocción y del tamaño de los lotes. Las mayores capacidades requieren equipos más grandes con características avanzadas.
Factores clave que afectan a los parámetros del equipo
- Capacidad anual de producción de cerveza
- Tamaño del lote o duración de la cocción
- Número de infusiones al día
- Ingredientes utilizados – malta, adjuntos, lúpulo
- Tipos de envase: barriles, latas, botellas
- Número de variedades de cerveza
- Espacio disponible en la sala de cocción
- Planes de expansión para el crecimiento futuro
Especificaciones de tamaño de los equipos
La tabla siguiente muestra las especificaciones de tamaño típicas de una gran fábrica de cerveza de 500.000 hectolitros al año:
| Equipo | Especificaciones típicas |
|---|---|
| Molino de malta | 10 toneladas métricas por hora de producción |
| Cuba de maceración | 1000 hectolitros de capacidad |
| Tina filtro | 1500 hectolitros de capacidad |
| Hervidor de cerveza | Capacidad total de 2500 hectolitros, capacidad útil de 1500 hectolitros |
| Remolino | 2500 hectolitros de capacidad |
| Enfriador de mosto | Capacidad de refrigeración de 1500 hectolitros por hora |
| Depósitos de fermentación | 1000 hectolitros de capacidad cada uno, 30 depósitos en total |
| Depósitos de maduración | 1500 hectolitros de capacidad cada uno, 20 depósitos en total |
| Depósitos de cerveza brillante | 2500 hectolitros de capacidad cada uno, 10 tanques en total |
| Sistema de filtración | Rendimiento de 1500 hectolitros por hora |
| Línea de enlatado | 150.000 latas por hora |
| Línea de barriles | 1800 barriles por hora |
| Manipulación de grano | 1000 toneladas métricas de almacenamiento de grano, 200 t/h de manipulación |
| Tuberías | Diámetros de 150 mm a 500 mm |
| Bombas | Caudal de 150 a 2500 metros cúbicos por hora |
Abarca los parámetros clave de dimensionamiento de equipos para una gran fábrica de cerveza automatizada de 500.000 hectolitros de capacidad anual.
Principales normas de diseño
Los equipos de las grandes cervecerías deben cumplir estrictas normas de diseño higiénico en cuanto a material de acero inoxidable de calidad alimentaria, superficies inclinadas, soldaduras lisas, facilidad de limpieza, accesorios sanitarios, etc.
Opciones disponibles y personalización
- Diseños de hervidores de cerveza – fuego directo frente a calentamiento indirecto por vapor
- Configuraciones del fermentador: depósitos abiertos o cerrados
- Sistemas de maduración: depósitos horizontales frente a verticales
- Tipos de filtración: filtros de placas, centrifugadoras, filtros DE
- Flexibilidad de envasado: enlatado, envasado en barril y embotellado
- Sistemas de control de procesos: manuales, automatizados o totalmente automatizados
- Nivel de personalización: estandarizado frente a personalizado
- Disposición de la sala de cocción: lineal o compacta de varios niveles
Los maestros cerveceros pueden seleccionar las opciones óptimas en función de las necesidades de producción y los tipos de cerveza. Los equipos pueden personalizarse al máximo.
Instalación y diseño
La correcta instalación y distribución de los equipos de la sala de cocción es crucial para el buen funcionamiento de una gran fábrica de cerveza.
Instalación de equipos
- La maquinaria debe estar firmemente sujeta a los cimientos
- Todos los depósitos necesitan plataformas estables y escaleras de acceso
- Las tuberías y las bombas deben estar correctamente alineadas
- Conexiones eléctricas, de servicios y de datos habilitadas
- Integrar sistemas de control y automatización de procesos
- Calibrar los sensores y probar todas las funciones después de la instalación
Consideraciones sobre la disposición de la sala de cocción
- Flujo secuencial lógico desde las materias primas hasta el envasado
- Transferencias eficientes entre procesos con tuberías y bombas
- Acceso sin obstáculos para la manipulación y el mantenimiento
- Espacio suficiente para la recepción y el almacenamiento de grano
- Sala para laboratorio, oficinas y otras funciones de apoyo
- Posibilidad de ampliar fácilmente la capacidad en el futuro
La sala de cocción debe estar diseñada para optimizar el flujo de materiales e información.
Funcionamiento y mantenimiento
El funcionamiento fiable y el mantenimiento preventivo de los equipos son fundamentales para lograr el máximo tiempo de actividad.
Funcionamiento de la sala de cocción
- Siga estrictamente los procedimientos operativos de cada equipo
- Monitorización de parámetros de proceso como temperaturas, presiones, caudales
- Coordinar la secuencia correcta de los equipos durante la elaboración de la cerveza
- Mantener registros de lotes, rendimiento, problemas
- Realizar procedimientos de limpieza e higienización
Mantenimiento de equipos
- Inspecciones y rondas diarias para detectar problemas
- Mantenimiento periódico según las directrices del fabricante
- Sustitución de piezas de desgaste como juntas, empaquetaduras y filtros
- Solucione cualquier problema de fugas, corrosión o daños
- Validar las calibraciones de instrumentos y válvulas
- Mantener el inventario de piezas críticas
Proveedores de equipos para grandes fábricas de cerveza
Los fabricantes de equipos cerveceros de renombre ofrecen soluciones de salas de cocción personalizadas para grandes instalaciones de producción de cerveza.
Principales proveedores de equipos de cervecería
La tabla siguiente muestra algunos de los principales proveedores mundiales de equipos y sistemas integrados para cervecerías:
| Empresa | País | Productos |
|---|---|---|
| Krones | Alemania | Salas de cocción, fermentación, filtración, sistemas de control |
| GEA | Alemania | Salas de cocción, tanques, CIP, automatización llave en mano |
| Alfa Laval | Suecia | Módulos de sala de cocción, depósitos, intercambiadores de calor, filtración |
| Paul Mueller | EE.UU. | Tanques cerveceros, fermentadores, procesamiento |
| Criveller | Canadá | Hervidores de cerveza, tinas de maceración, sistemas de mosto |
| NEPSI | REINO UNIDO | Ingeniería y fabricación de salas de cocción |
| JVNW | EE.UU. | Tanques cerveceros, fermentadores, tanques de cerveza brillante |
| Pro Refrigeración | EE.UU. | Enfriamiento con glicol, carbonatación, sistemas de refrigeración |
Estas empresas ofrecen servicios completos de suministro, ingeniería, instalación y asistencia de equipos para grandes cervecerías. En la mayoría de las regiones hay distribuidores locales.
Estimación de precios
La inversión total de una gran fábrica de cerveza de 500.000 hectolitros puede oscilar entre 150 y 500 millones de dólares, dependiendo del nivel de automatización, del equipamiento importado o local y de otros factores.
Los precios estimados de algunos equipos clave en una gran fábrica de cerveza son:
- Hervidor de cerveza – de 500.000 a 2.000.000 de dólares
- Tanques de fermentación – de 100.000 a 250.000 dólares cada uno
- Sistema de filtración – de 500.000 a 1.500.000 dólares
- Línea de conservas – de 2 a 5 millones de dólares
- Línea de barriles: de 1 a 3 millones de dólares
- Sistema de automatización: de 2 a 5 millones de dólares
Los modelos financieros basados en la capacidad de producción se utilizan para estimar el coste global de la fábrica de cerveza.
Selección de un socio para el equipamiento de cervecerías
Elegir al socio de equipos adecuado es crucial para ejecutar con éxito proyectos de grandes cervecerías.
Criterios clave para el socio de equipos
- Experiencia demostrada en grandes proyectos cerveceros
- Flexibilidad para personalizar el equipamiento y la distribución
- Capacidad para suministrar soluciones integradas
- Sólidos conocimientos de ingeniería
- Huella mundial de fabricación y ejecución de proyectos
- Presencia local para apoyo y formación
- Situación financiera y trayectoria estables
- Reputación positiva y referencias de clientes
- Centrarse en la entrega puntual y la calidad
Proceso de selección de socios
- Desarrollar requisitos funcionales
- Investigar posibles proveedores
- Enviar solicitud de ofertas
- Evaluar las propuestas según criterios técnicos
- Evaluar a los proveedores según criterios comerciales
- Visite los sitios de referencia de los principales proveedores
- Negociar el contrato y finalizar la selección
Dedicar tiempo a encontrar sistemáticamente el socio adecuado puede evitar muchos problemas en los proyectos.
Ventajas e inconvenientes de los equipos para grandes fábricas de cerveza
La ampliación a grandes sistemas de elaboración de cerveza comerciales presenta una serie de ventajas y posibles limitaciones.
Ventajas de los grandes equipos de cervecería
- Mayor eficacia y menor mano de obra
- Seguimiento y control automatizados
- Elaboración constante de cerveza a gran escala
- Flexibilidad para múltiples productos
- Producción y plazos de entrega más rápidos
- Menores costes de explotación por volumen
- Mayor facilidad de gestión de la sala de cocción
Limitaciones potenciales
- Elevada inversión inicial de capital
- Equipos complejos que requieren personal cualificado
- Requisitos adicionales de mantenimiento
- Limitaciones a las cervezas especiales o a la experimentación
- Menos control sobre los procesos
- Menor capacidad para modificar recetas y procedimientos
Las ventajas de escala deben sopesarse con la menor flexibilidad a la hora de diseñar grandes fábricas de cerveza.
Comparación de las opciones de sala de cocción
Hay varias opciones a considerar cuando se trata de seleccionar el equipo clave de la sala de cocción para una gran fábrica de cerveza.
Sistemas de hervidor de cerveza
Hervidores de fuego directo
- Menor coste inicial
- Configuración sencilla
- Mayor control del operador
Hervidores de vapor indirectos
- Mayor eficiencia energética
- Menor riesgo de contaminación
- Control de calefacción constante
Las calderas de fuego directo ofrecen mayor flexibilidad y control a los maestros cerveceros, mientras que las calderas de vapor indirecto ofrecen ventajas de eficacia y consistencia.
Tanques de fermentación
Fermentadores abiertos
- Permitir más reacciones de la levadura
- Flexibilidad para el maestro cervecero
- Permitir la oxidación deliberada
Fermentadores cerrados
- Evitar la contaminación exterior
- Permitir la recuperación de CO2
- Mantener la presión positiva
Los fermentadores abiertos ofrecen más opciones para crear sabor, mientras que los cerrados aportan seguridad y control de la presión.
Sistemas de maduración
Tanques de maduración horizontales
- Acceso más fácil para la limpieza
- Pasar el rodillo para mezclar la levadura uniformemente
- Requieren más espacio

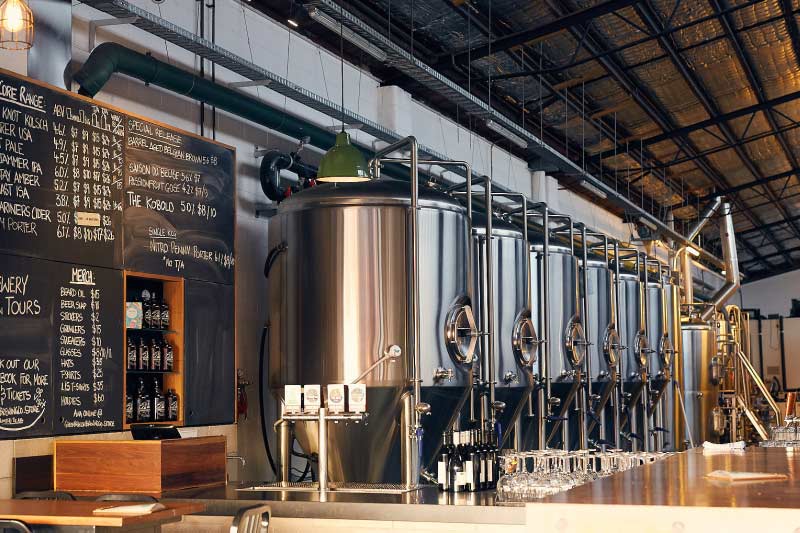

Depósitos cilindrocónicos verticales
- Tamaño compacto
- Permitir alturas mayores
- La levadura se asienta eficazmente
Los depósitos horizontales permiten un mejor acceso y mezcla pero ocupan más superficie, mientras que los verticales ahorran espacio pero pueden limitar la altura.
La comprensión de las ventajas y desventajas permite seleccionar las configuraciones óptimas para una gran fábrica de cerveza en función de objetivos específicos.
Tendencias en la tecnología de las grandes fábricas de cerveza
Los equipos de fabricación de cerveza siguen avanzando, y la automatización, la eficiencia, la flexibilidad y la sostenibilidad son aspectos clave.
- Automatización integrada de la sala de cocción – Para el control táctil de recetas, la programación de lotes y la supervisión de la producción
- Recuperación de energía – Reutilización de calor, CO2 y agua en todos los procesos
- Sensores inteligentes – Control de los volúmenes, las temperaturas y el progreso de la fermentación en los depósitos
- Sistemas compactos modulares – Para una elaboración flexible de pequeños lotes en espacios reducidos
- Manipulación multiproducto – Cambios rápidos entre cervezas, barriles y latas en líneas compartidas
- Optimización del agua – Reducción de las necesidades de agua y recuperación de efluentes
- Electrificación – Más calefacción eléctrica para integrar eficiencia y energías renovables
La adopción de tecnologías avanzadas permite a las grandes cerveceras elaborar cervezas de mayor calidad y variedad de forma sostenible y eficiente.
Preguntas más frecuentes
P: ¿Cuáles son los factores más importantes a la hora de elegir el equipo cervecero?
R: Los factores clave son las necesidades de capacidad de producción, el grado de automatización, el número de variedades de cerveza, los objetivos de calidad y consistencia, los presupuestos de capital y los futuros planes de expansión.
P: ¿Debemos invertir más por adelantado en equipos altamente automatizados?
R: La automatización ofrece ventajas en cuanto a mano de obra, eficacia, calidad y coherencia, pero requiere una mayor inversión inicial. El periodo de amortización debe evaluarse en función de los aspectos económicos específicos de la producción.
P: ¿Cuáles son los mejores materiales para fabricar cerveza?
R: Las aleaciones de acero inoxidable de grado 316, 304 y 430 son las más adecuadas para los equipos de elaboración de cerveza de grado alimentario y son fáciles de mantener. La selección de la aleación específica depende del proceso.
P: ¿Cuánto espacio se necesita para una sala de cocción de 500.000 hectolitros?
R: Un edificio de 30.000 metros cuadrados es típico para una fábrica de cerveza de esta capacidad anual. Esto incluye la sala de cocción, la sala de fermentación, el almacén y las zonas de servicios.
P: ¿Debemos elegir un proveedor de equipos internacional frente a uno local?
R: Los proveedores internacionales ofrecen tecnología avanzada y soluciones integradas. Los proveedores locales pueden ofrecer un mejor apoyo. A menudo, una combinación es óptima en función del equipo específico y de las consideraciones del proyecto.
P: ¿Cuánto se tarda en instalar una sala de cocción grande?
R: Con una ingeniería y una planificación del proyecto detalladas, el plazo típico de instalación y puesta en marcha de una sala de cocción es de 12-18 meses desde la firma del contrato hasta la primera cocción. Una secuencia y una asignación de recursos adecuadas son fundamentales.
P: ¿Cuáles son las tareas de mantenimiento preventivo más importantes?
R: La comprobación de fugas, corrosión, aislamiento, juntas desgastadas, calibración de sensores, lubricación, limpieza e higienización, y pequeñas reparaciones ayudan a evitar averías importantes.
P: ¿Cuánta resina o polvo DE se necesita para un filtro de cerveza?
R: Para un filtro de tierra de diatomeas con una capacidad de 1500 hectolitros por hora, se consumen aproximadamente 10 kg de polvo de tierra de diatomeas por cada 100 hectolitros de caudal.
